　　一、介紹

　　YCZ流程泵是臥式單級單吸懸臂式離心泵;其尺寸符合DIN24256/ISO2858標準。

　　YCZ型泵可輸送低溫或高溫液體;中性或有腐蝕性液體，清潔或內含固體顆粒的液體，可廣泛試用與化工，化肥，石油，冶金，電力，造紙，食品，制藥，合金纖維等工業(yè)部門。

　　二、參數范圍

　　流量:6.3~2000立方米/小時。

　　揚程:5~160米。

　　輸送介質溫度:零下80~300攝氏度。

　　最大工作壓力:1.6MPa。

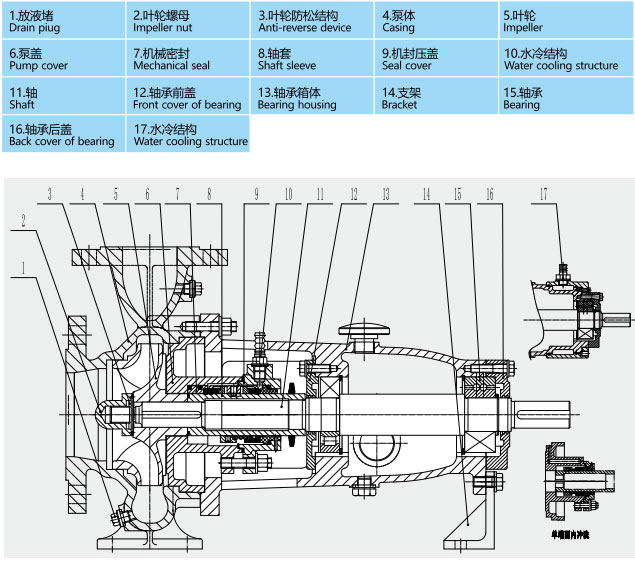

　　三、泵的機構特點

　　外形安裝尺寸和底座均按照國際標準設計，可代替進口泵。泵的進出口在同一軸線上，便于設計及工藝接管。

　　軸承架，包括軸，葉輪，填料涵等形成一個組合件，使泵體在維修時不需從管道上拆下，因而采用了加長聯(lián)軸節(jié)，電機也不必拆下。

　　作用于軸封處的壓力由付葉輪或葉輪上的平衡孔補償。軸封即可采用軟填料密封(也可冷卻，也可不冷卻)，也可采用各種結構的單，雙端面機封密封。

　　滾珠軸承經久耐用，軸徑尺寸充裕，以保證運行平衡。

　　臥式后開門結構，泵頭與電機采用關軸器連接，安裝在底板上，葉輪為閉式，半開式，開式，軸封采用雙端面機械密封，設有冷卻裝置，軸承體的油位用油鏡觀察;結構緊湊合理。該泵在泵體上鑄有支腳，可承受來自管路的荷載并直接傳給基礎，這樣泵轉子不會因泵承受荷載而產生彎曲，從而保證了承載和機械密封具有良好的使用壽命。維修時不需將與泵體相連的管路打開，只要打開托架與泵體的螺栓，將兩者分開就可維修葉輪和機械密封,簡易方便,。
