　　一、介紹

　　軸流泵同離心泵、混流泵一樣，屬于葉片式泵，但工作原理卻不相同。軸流泵是利用旋轉葉片產生的推力(升力)使被輸送的液體沿泵軸方向流動。

　　軸流泵的流量范圍很大，一般為150m3/h-36萬m3/h，揚程一般在7米以下，軸流泵屬于葉片式泵中轉速最高的一種，比轉數為500-1600.軸流泵從安裝方式可分為立式、臥式、斜式及貫流式。

　　軸流泵的葉片分為固定式及可調節式兩種結構。大型軸流泵的使用工況(主要指流量)在運行中常常需要較大的變動，調節葉片的安防角度可使泵在不同工況下保持在高效率運行，小型軸流泵的葉片安防角度一般是固定的。

　　軸流泵的流量-揚程、流量-軸功率特性曲線在小流量區較陡，故應避免在這一不穩定的小流量區運行。軸流泵在零流量時軸功率最大，因此軸流泵需要開閥啟動，以減小啟動功率。

　　軸流泵常用語工業廢水處理、污水處理、造紙和紙漿業、化工和石化工業、制鹽、制堿和電廠循環水泵等行業，尤其在環保、真空制鹽、高鹽污水、造紙蒸發工段等使用更為普遍。

　　二、參數范圍

　　流量:Q<25000m3/h揚程:H<7m

　　溫度:-40-160oC

　　口徑:DN150-1500mm最大工作壓力:0.6MPa

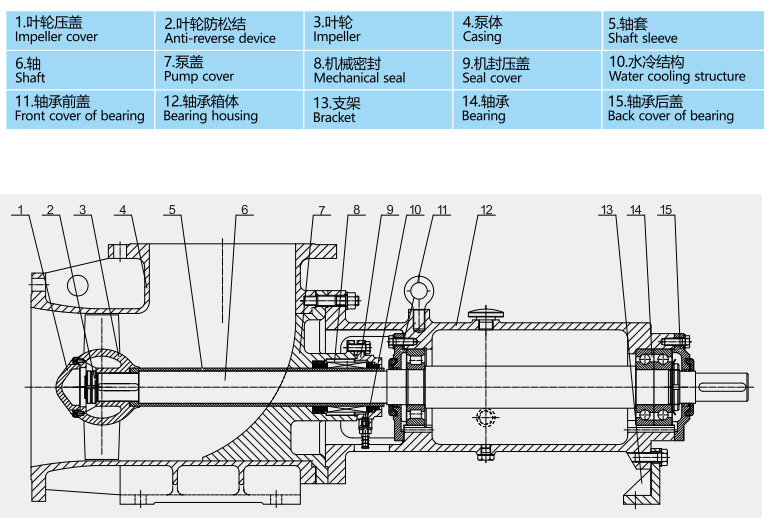

　　三、泵的機構特點

　　1.YZW型軸流泵為單級徑向剖分式，設計合理拆卸方便，按照殼體的不同分為彎管式和三通式兩種結構。按照安裝方式的不同分為臥式安裝和懸掛式安裝兩種方式。按照連接方式不同，分為直連、減速機連接和皮帶連接三種形式.

　　2.泵的旋轉方向:可根據用戶現場情況確定，因此轉向不定。

　　3.葉片形式

　　(1)固定式葉片-葉片安裝角度固定，當工況變化時需要更換葉輪。

　　(2)半調節式葉片-當泵停機后，拆下葉輪，可對葉片的安裝角度進行調整，以適應泵的工況變化較多的情況，提高泵組的運行效率，節約能源。

　　4.軸承部件

　　軸承部件包括軸在內進行了精確的計算，其強度及剛度均能夠滿足功率參數在最大情況下的使用要求，做到了成本與質量的有效平衡。

　　5.根據輸送介質的類型，可選擇機械密封或填料密封。

　　6.采用后開門結構，不用拆除進出口管路便可將轉子整體抽出，便于維修。
